Prozesskontrollsystem RD 700

Überwachung und Dokumentation von Setzprozessen in der Niettechnik

Das RD 700 ist ein modulares und kompaktes Prozesskontrollsystem für die Verarbeitung von verschiedensten Nietelementen und kann in allen handelsüblichen Nietgeräten verwendet werden. Somit können Ihre vorhandenen Nietgeräte in der aktuellen Bauteilmontage nachgerüstet werden. Die Einsatzmöglichkeit des Prozesskontrollsystems RD 700 reicht vom handgeführten Nietgerät bis zu teil- und vollautomatisierten Nietmaschinen. Das RD 700 erlaubt erstmals eine herstellerunabhängige Prozesskontrolle, die Sie in die Lage versetzt Ihre Produkte in gleich bleibend hoher Qualität zu fertigen und bei Bedarf eine nachvollziehbare Dokumentation zu erstellen.

: Messaufnehmer

Das Prozesskontrollsystem besteht aus dem links abgebildeten Messaufnehmer, der mittels gerätespezifischem Adapter an Ihr Nietgerät montiert wird und der separaten Auswerteelektronik. Nietgerät und Messtechnik sind konstruktiv klar voneinander getrennt. Dies ermöglicht eine flexible Integration der Messtechnik in Ihrer Produktion und gewährleistet einfachste Handhabung bei Service- und Wartungsarbeiten an den mechanischen Komponenten der Nietgeräte. Hierdurch wird es Ihnen möglich die Wartungsarbeiten auch weiterhin selbstständig durchzuführen.

Durch den Messaufnehmer werden die Werte der auftretenden Kraft und der Weg des Kolbens ermittelt und über eine steckbare Kabelverbindung an die Auswerteelektronik übertragen. Gefertigt ist der Aufnehmer aus hochfestem Aluminium, damit selbst unter rauhen Produktionsbedingungen auf die Prozesskontrolle verlass ist. Die kompakte Ausführung erlaubt auch weiterhin eine einfache Gerätehandhabung.

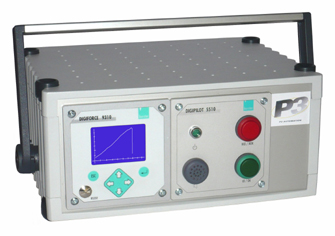

Die hier rechts gezeigte Auswerteelektronik besteht in dieser Variante aus dem eigentlichen Auswertemodul mit Display und einem Quittierungsmodul.

Einzelarbeitsplätze können schnell und kostengünstig ausgerüstet werden. Es besteht die Möglichkeit Bauteile zu verriegeln und nur durch Quittierung mittels Schlüsselschalter freizugeben. Dadurch können Fehlteile sofort aus der laufenden Produktion genommen werden und gelangen nicht in den weiteren Fertigungsablauf.

: Auswerteelektronik

Leistungsmerkmale

Messaufnehmer	Herstellerunabhängig Geringes Gewicht Robustes Gehäuse Verfügbar für alle Niettechniken, wie zum Bsp.: Dornbruchniete Magazinniete Blindstopfen Nietmuttern

Auswerteelektronik	Mit Display oder als Schaltschrankvariante ohne Display Profibusanschluss zur Steuerungskommunikation Ethernet Anschluss an die PC-Welt zur komfortablen Parametrierung und Prozessdatenspeicherung Hüllkurven- und Fensterauswertung

Fazit:

Unsere Prozessüberwachung gibt Ihnen die Sicherheit Produktmängel zu vermeiden und so ihren Qualitätsstandard zu sichern und erhebliche Kosten zu sparen.
