Nietstation Typ RMB 309

P3 Automation leistet mit der Mehrfach-Nietstation RMB 309 einen weiteren Beitrag zur Senkung der Montagekosten. Die stationäre Nietstation der Serie RMB 300 setzt alle Dornbruchniete in einem Arbeitstakt in das Bauteil. Die hier präsentierte RMB 309 setzt dabei 9 Niete gleichzeitig.

Die Vorteile der Mehrfachnietung

Die Vereinfachung von Fertigungsabläufen ist eine wesentliche Forderung moderner Produktionsbetriebe. Hier leisten Mehrfach-Nietstationen von P3 Automation einen wichtigen Beitrag. Der Einsatz von Mehrfach-Nietstationen erhöht die Produktivität der Montage und die Qualität des Endproduktes. Unterschiedliche Bauteile werden an mehreren Befestigungspunkten in einem Arbeitsgang verbunden.

Mehrfach-Nietstationen können in nur einem Setzprozess fast beliebig viele Verbindungen herstellen. Sie bieten damit mehrere Vorteile. Die Montagezeit wird gegenüber der Handnietung erheblich reduziert. Der Anwender handhabt lediglich die Bauteile. Bei der Nietung entstehen keine Verspannungen im Bauteil, da alle Niete gleichzeitig gesetzt werden. Zusätzliche Positioniereinrichtungen entfallen, da die bereitstehenden Blindniete gleichzeitig als Aufnahmepunkte für die Bauteile dienen.

Mehrfach-Nietstationen bieten Flexibilität in der Fertigung. Sie sind modular aufgebaut und somit auch für unterschiedliche Applikationen einsetzbar.

Anordnung der Nietmodule nach den Bauteilbohrungen in den Wechselplatten

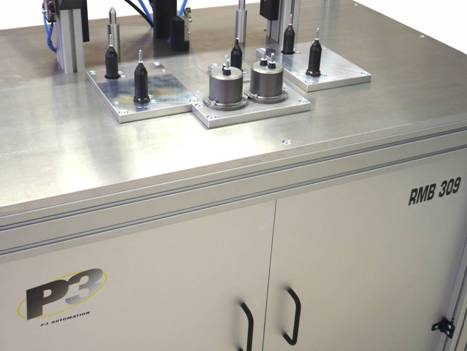

Beschreibung der Nietstation RMB 309

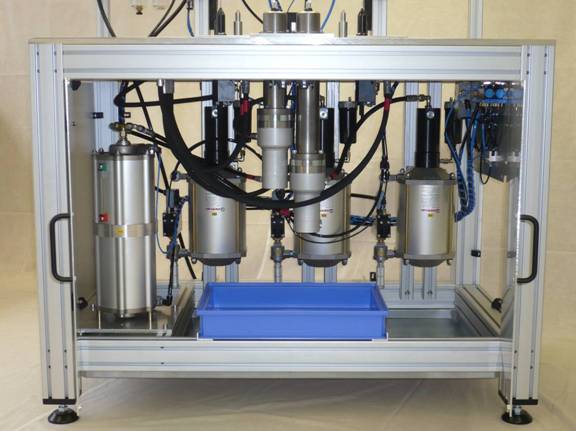

In dieser Nietstation kommen standardisierte hydraulische Nietmodule zum Einsatz. Durch teilweise enge Nietabstände wurden zwei Doppelnietmodule eingesetzt. Hierbei kann ein minimaler Nietabstand von 15 mm realisiert werden. Als Antrieb werden pneumatisch-hydraulische Druckübersetzer verwendet. Eine pneumatische Steuerung sorgt für einen stabilen Funktionsablauf. Mit der mechanischen Spannvorrichtung werden die Bauteile niedergehalten und gleichzeitig startet der Nietvorgang. Die Restdorne werden nach dem Setzten der Niete unterhalb der Tischplatte in einem Sammelbehälter abgeführt. Greifteilbehälter im Bereich des Arbeitsbereiches sorgen für eine effiziente Handhabung der Niete.

Standartisierte Komponenten sorgen für einen klar strukturierten Aufbau

Reduzierung der Montagezeit

Mit dem Einsatz der Mehrfach-Nietstation RMB 309 können Montagezeiten gegenüber eines herkömmlichen Arbeitsablaufes mit einem Handgerät bis zu 40 % gesenkt werden (siehe unten).

Merkmale und Vorteile

• Qualitätssteigerung durch Mehrfachnietung
• Hände frei zur Bauteilhandhabung
• Kostensenkung durch Produktionssteigerung
• extrem hohe Prozesssicherheit
• gute Integration in Fertigungslinien
• hohe Wiederverwendbarkeit
• Einfacher, modularer Aufbau
• Kompakte Bauweise
